Descubre qué red de ventilación se adapta mejor a tu proyecto

Los proyectos de ventilación combinan, de manera creciente, consideraciones de sostenibilidad, confort, salud y eficiencia energética. Hay un objetivo claro de optimizar los recursos. Se busca avanzar en la línea de los Objetivos de Desarrollo Sostenible (ODS 2030) y la filosofía passivhaus. Las empresas de ventilación presentan proyectos compatibles con la eficiencia energética y la reducción del consumo eléctrico. A esto contribuye el contexto general de crisis, con la consiguiente incertidumbre derivada de la invasión de Ucrania. Así, por ejemplo, el plan de seguridad energética del Gobierno de España es una respuesta a esa realidad.

Soluciones de ventilación para cada proyecto

Entonces, ¿qué red de ventilación se adapta mejor a cada proyecto? ¿Cómo conjugar todos esos requerimientos en un proyecto útil y duradero? Es importante diferenciar entre ventilación en viviendas particulares, edificios de oficinas, complejos sanitarios y plantas industriales. Hay una amplia variedad de posibilidades. Por lo tanto, un estudio personalizado y planteamientos innovadores son respuestas para obtener los máximos rendimientos.

El ideal de un proyecto bien llevado a cabo suma características como la innovación, la eficiencia y la sostenibilidad. Lograr esta atractiva combinación requiere estudios informativos, técnicos, estéticos y funcionales por parte de los instaladores. En la actualidad, podemos disfrutar de sistemas de ventilación inteligentes que dan respuesta a necesidades concretas.

Entre las opciones disponibles están las siguientes:

• Vivienda unifamiliar.
• Vivienda plurifamiliar.
• Sector terciario (fábricas, instalaciones industriales, etc.).
• Garajes.
• Proyectos individualizados.
• Ventilación centralizada.
• Bocas y entradas.
• Protección contra incendios.
• Extracción de humos de campanas.
• Ventilación repartida.

Los encargos pueden acometerse con distintas aproximaciones. Las opciones de personalización son muy variadas.

Opciones de personalización

Hay una serie de conductos y accesorios que permiten adaptar la instalación a las características de cada espacio. Los principales son:

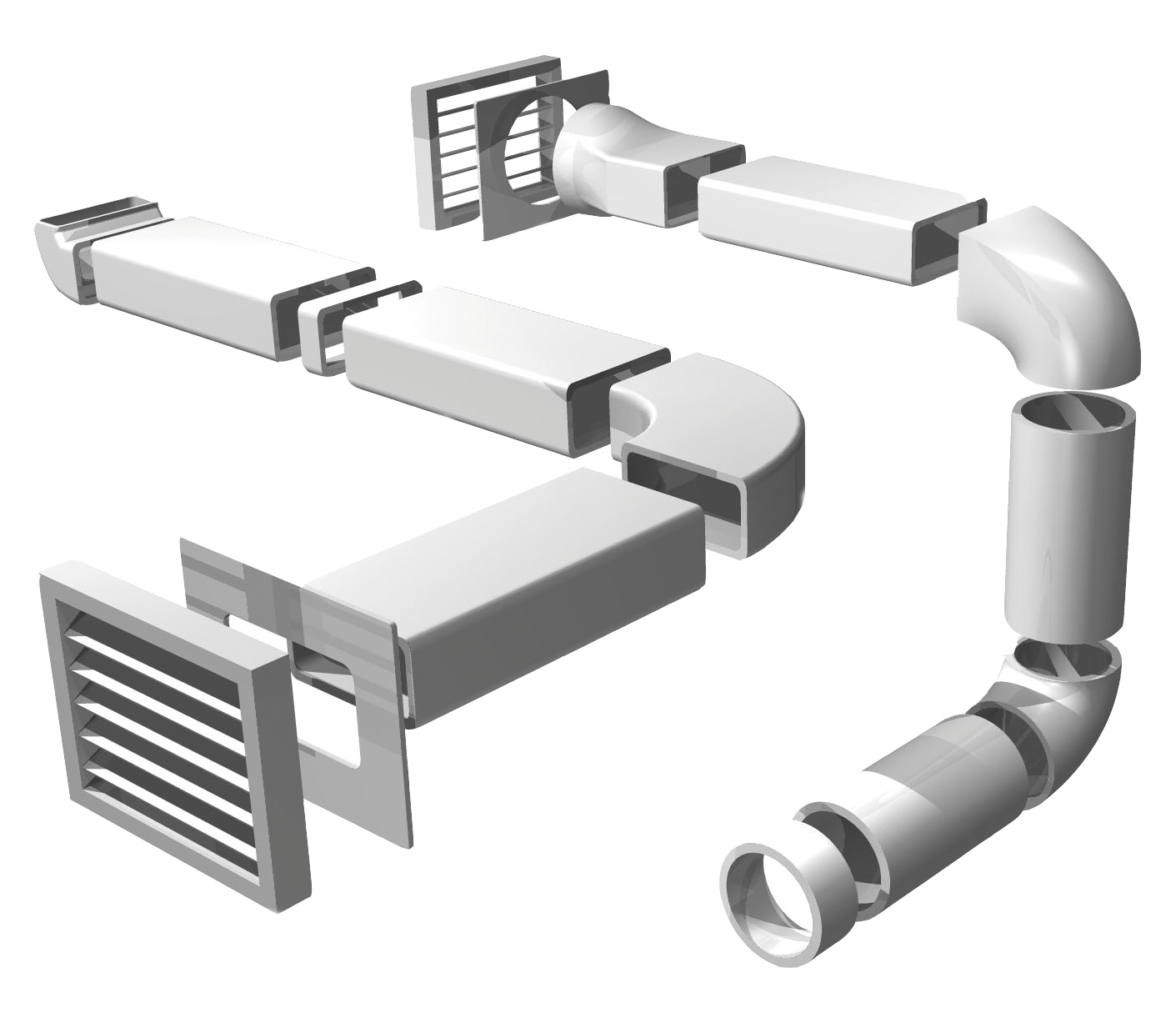

Conductos y accesorios de termoplástico estándar

Es una red de ventilación de conductos y accesorios termoplásticos para sistemas de ventilación autorregulables.

Sus propiedades son estándar y proporcionan una alta eficiencia en la conducción del aire gracias a sus propiedades de fabricación.

Están indicados para sistemas autorregulables, higrorregulables y de doble flujo. Los conductos y accesorios estándares Siber® están diseñados para cumplir con todas las normativas relacionadas con el Código Técnico de la Edificación (CTE) y el Reglamento de Instalaciones Térmicas de los Edificios (RITE).

Además son químicamente inertes y no pueden causar ni favorecer la aparición de corrosión. Están perfectamente concebidos para que sean impermeables y que no favorezcan al desarrollo bacteriano ni sufran oxidación.

Las principales ventajas de este sistema destaca por su facilidad y rapidez a la hora de instalar la red además se adapta a las necesidades del proyecto (Sistema hibrido, mixto o circular-rectangular). La pared interior lisa del conducto favorece la menor perdida de carga, menor retención de polvo y reducción del ruido.

Accesorios compactos antichoque:

El tipo de instalación se ajusta totalmente a las características de cada espació pudiéndose instalar tanto en forma en árbol como en estrella

Ejemplo de aplicación en BIM de un edificio residencial con ventilación de doble flujo y red en árbol Termoplástica y estanca, para una integración simple y discreta en la arquitectura del edificio

Componentes y accesorios del Sistema

Siber SafeFix

Esta red de ventilación proporciona una alta calidad del aire interior y eficiencia óptima. Es, junto con los equipos de ventilación de doble flujo, un material de grandes prestaciones.

Los conductos y accesorios termoplásticos Siber® SafeFix son utilizados para sistemas de redes en ventilación tanto para insuflación como extracción.

Se adaptan perfectamente a la arquitectura del edificio gracias a su perfil extraplano, tanto para obra nueva como reforma, viviendas unifamiliares y plurifamiliares,

Sus características y dimensiones se traducen en un ahorro de espacio y tiempo necesario para el sistema de Ventilación,

Gracias a la junta de EPDM integrada, la red de conductos Siber® SafeFix alcanza una estanqueidad clase D, la más alta según norma EN-12237.

Ejemplo de aplicación para viviendas residenciales: Red en espina extraplana  – Termoplástica y estanca, para una integración simple y discreta en la arquitectura del edificio

Siber Pure SafeFix

Antibacterianos y antiestáticos, para un aire sano y limpio

Los conductos Siber Pure SafeFix son idóneos para evitar problemas de salud o incomodidades a causa del síndrome del edificio enfermo. Igualmente, contribuyen a combatir las reacciones alérgicas derivadas de un aire contaminado o tóxico.

Esto es posible gracias a sus propiedades antiestáticas y antibacterianas.

Ejemplo de aplicación para viviendas residenciales: Red de simple flujo individualizado autorregulable  – Termoplástica y estanca Pure SafeFix, para una integración simple y discreta en la arquitectura del edificio

Componentes y accesorios del Sistema

Siber Pure Air

Es un sistema de distribución de aire. Puede conectarse a unidades opcionales mediante conductos silenciadores y aislados. Está especialmente pensado para usarlos con sistemas centrales de ventilación mecánica con recuperación de calor. Sobre todo, se usa con los sistemas de ventilación de pequeños edificios comerciales o residenciales. El conducto flexible hace posible el suministro de aire fresco. Además, garantiza un ambiente saludable porque extrae el aire viciado y la humedad.

Su instalación se lleva a cabo mediante conductos y accesorios con las máximas prestaciones, metálicos y de varias gamas. Los rígidos metálicos de acero galvanizado son idóneos para usarse en redes aerólicas. Se encuentran en muy distintos diámetros. A esto se suma una gran variedad de accesorios y piezas especiales, que facilitan cualquier montaje de redes aerólicas.

Por lo tanto, es posible implementar cualquier proyecto, sean cuales sean las características del edificio en términos arquitectónicos. Entre otros beneficios añadidos está su escasa pérdida de carga, lo que permite un nivel sonoro mínimo.

Ejemplo de aplicación mixta Pure air & Safefix: vivienda plurifamiliar con sistema de ventilación de doble flujo e instalación en estrella:

Componentes y accesorios del Sistema

Siber Air Isolante

Este producto es una muestra de aplicación de criterios medioambientales a las redes de ventilación. En la actualidad se fabrica con material orgánico, sustituyendo al anterior, que provenía de combustibles fósiles. Por tanto, apostamos por la sostenibilidad y por el objetivo de cero emisiones de carbono en el proceso de fabricación. Esto lo logramos gracias a la utilización de los citados materiales orgánicos en el proceso de producción.

Recurrir a conductos aislados es algo esencial cuando se proyectan sistemas de ventilación. Esto evita las condensaciones y las pérdidas de calor. Con el sistema Siber Air Isolante disfrutamos de unas condiciones de pérdida mínima de calor. Sus conexiones están concebidas para evitar puentes térmicos. Entre sus Principales ventajas destaca el Aislamiento y absorción del ruido, la poca pérdida de carga gracias a la superficie interior lisa Material ligero, fácil de recortar, resistente a los golpes y inoxidable.

Ejemplo de aplicación: vivienda unifamiliar con sistema de ventilación de doble flujo e instalación de red en estrella:

Componentes y accesorios del Sistema

Conductos Metálicos

Especial ventilación terciaria, Garajes, Instalaciones industriales, Oficinas…

Junta G Siber ®

La facilidad de montaje y la calidad de los accesorios son otros puntos a favor. Las juntas G permiten rapidez y eficacia. Asimismo, no se necesita mascarilla ni cinta adhesiva para asegurar la estanqueidad. Cuentan con un diseño hembra en conductos y macho en accesorios, además de piezas especiales para dar respuesta a cualquier necesidad. La embutición es la técnica que se usa para conectar conductos y los tornillos y remaches para la fijación.

Características principales:

• Instalación simple y rápida permitiendo un ahorro de tiempo en montaje de más del 30%.
• Desaparición de la masilla/cinta adhesiva para asegurar la estanqueidad
• Disminución de las imperfecciones de estanqueidad ligadas a la instalación
• Estética apariencia en el caso de redes aerólicas a la vista. Perfecta integración arquitectónica (sin cinta adhesiva ni masilla).
• Bordes internos = menos riesgos de accidentes (cortes) en la instalación.

Ejemplo de aplicación en edificio residencial:

SAFE® CLICK

Por su parte, la gama de juntas Click proporciona una instalación simple y rápida permitiendo un ahorro en el tiempo de montaje de más del 40%. No requiere tornillos ni remaches en muchos casos, ni masilla ni cinta adhesiva, por lo que la estanqueidad es máxima gracias a la ausencia de tornillos/remaches que producen las fugas residuales. Para montar dos tramos tan solo es necesario un accesorio macho de unión.

Características principales:

• Instalación simple y rápida permitiendo un ahorro en el tiempo de montaje de más del 40%
• Desaparición de tornillos/remaches para asegurar la fijación de las redes aerólicas (siguiendo instrucciones de montaje)
• Estanqueidad máxima por la ausencia de tornillos/remaches que producen las fugas residuales
  Fácil de instalar, particularmente en espacios reducidos
• Mantenimiento facilitado en las redes aerólicas gracias a la desaparición de los accidentes (cortes) ligados a la presencia de tornillos o remaches.
• Estética apariencia en el caso de redes aerólicas a la vista. Perfecta integración arquitectónica.

Ejemplo aplicación edificio residencial:

Accesorios y componentes de las redes de ventilación:

BOCAS DE EXTRACCIÓN AUTORREGULABLES

Las bocas extracción autorregulables con regulador incorporado, permiten mantener el caudal de aire nominal constante, sea cual sea la depresión. Son utilizadas en las instalaciones de VMC, para la extracción de aire viciado de las cocinas, baños y aseos. Pueden ser de simple o doble caudal.

Siber BE	Siber EA ISOL
Las bocas de extraccion SiberR BE se caracterizan por sus cualidades de disminución de ruido estándar (Dn,e,w(c)) y su nivel de potencia acústica Lw siempre y cuando este a una extracción de aire estable.	Las entradas de aire autorregulables acústicas SiberR EA ISOL se instalan dentro de las estancias principales de las viviendas para permitir la entrada de aire nuevo, para un correcto funcionamiento del sistema de ventilación simple flujo
Ver documentación Técnica	Ver documentación Técnica

 BOCAS DE EXTRACCIÓN HIGRORREGULABLES

Las bocas extracción higrorregulables se caracterizan por incorporar un dispositivo que permite una variación del caudal del aire según la humedad. Las bocas están disponibles en versión eléctrica, con pilas o con cordón. Disponibles adaptadores de ángulos para el emplazamiento, manguitos, juntas y módulo de aislamiento acústico.

Conclusión

Uno de los secretos para conseguir una buena red de ventilación son los conductos y los accesorios de calidad. Gracias a ellos, conseguimos estanqueidad y un rendimiento óptimo. Entre las principales ventajas que encontramos con la utilización de estos conductos están:

• Instalación fácil y rápida.
• Adaptación a sistemas híbridos, mixtos o circular-rectangulares.
• Accesorios compactos y antichoque.
• Abrazaderas regulables.
• Pared interior.
• Ligereza.
• Combinable con redes de otros materiales.
• Modularidad y conexión macho-hembra.
• Durabilidad y optimización del diseño.
• Químicamente inerte y no tóxico.
• Red polivalente, en árbol o estrella.

Con todos estos beneficios, es importante disponer del asesoramiento de profesionales para saber cómo aprovecharlos. Cada instalación tiene unas características y unos requerimientos técnicos y estéticos. Por lo tanto, es importante conocer las prestaciones, el rendimiento y todas las particularidades en cada caso.

Hay redes de ventilación que se adaptan a viviendas particulares, mientras que otras encajan mejor, por ejemplo, con naves industriales. De ahí la importancia de un análisis previo y una personalización de cada proyecto.
